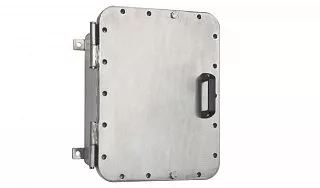

Взрывозащищенный корпус УНВ-Н(В)-23 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-23 из нержавеющей стали AISI 316L предназначен для размещения коммутационной, защитной и другой электротехнической аппаратуры во взрывоопасных средах. Прямоугольная конструкция обеспечивает возможность подключения кабельных линий через боковые стенки и нижнюю часть оболочки.
Наружные габариты корпуса — 310 × 260 × 207 мм, внутренние размеры — 250 × 200 × 152 мм. Масса — 38 кг. Конструкция предусматривает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Взрывозащита реализована по принципу взрывонепроницаемой оболочки Ex d. Для серии предусмотрены исполнения с маркировкой 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс зависят от выбранного исполнения.
Степень защиты оболочки — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Для установки кабельных вводов допускается выполнение резьбовых отверстий на коротких и длинных стенках, а также в нижней части корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона, шт. | Длинная сторона, шт. | Нижняя часть, шт. |
|---|---|---|---|
| M20 | 7 | 9 | 4 |
| M25 | 6 | 8 | 3 |
| M32 | 5 | 7 | 2 |
| M40 | 3 | 3 | 1 |
| M50 | 3 | 3 | 1 |
| M63 | 2 | 3 | 1 |
| M75 | 1 | 2 | — |
| M90 | 1 | 2 | — |
Значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы необходимо соблюдать допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-23 применяется в качестве оболочки для взрывозащищённых распределительных устройств, блоков коммутации, систем управления и промышленной автоматизации.

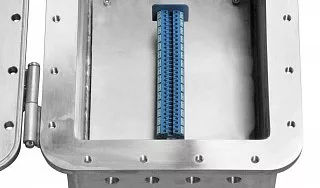

Внутреннее пространство позволяет предусматривать размещение клеммных групп, коммутационных и защитных аппаратов. Возможность подключения кабелей с трёх направлений особенно актуальна для устройств, в которых необходимо разделить подходящие и отходящие линии.
Корпус может использоваться на химических, нефтехимических и нефтегазовых предприятиях, где предъявляются повышенные требования к коррозионной стойкости оборудования. Эксплуатация готового изделия во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Конструктивная особенность УНВ-Н(В)-23 — сочетание прямоугольной монтажной поверхности и возможности распределения кабельных подключений между тремя участками оболочки. На длинной стороне допускается размещение до девяти отверстий M20, а для крупных кабельных вводов предусмотрена резьба до M90.
Внутренняя глубина 152 мм позволяет учитывать выступающие элементы аппаратуры и пространство для электрических соединений. Наличие отверстий в нижней части корпуса расширяет варианты организации кабельных подключений.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость в соответствующих химически агрессивных средах. Конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-23 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-23 из нержавеющей стали AISI 316L для комплектации промышленного электротехнического оборудования.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. Дополнительно согласовываются характеристики электрических цепей, количество, тип и расположение кабельных вводов, температурное исполнение и необходимое оснащение корпуса.
