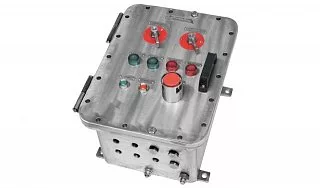

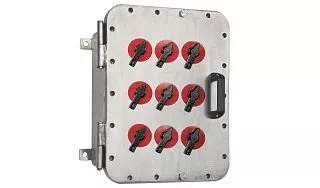

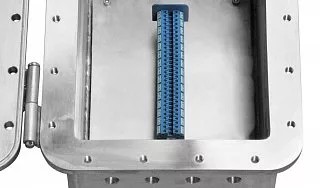

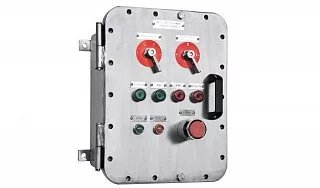

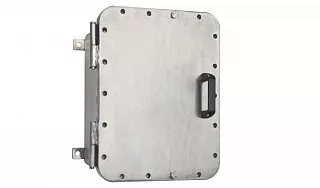

Взрывозащищенный корпус УНВ-Н(В)-31 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-31 из нержавеющей стали AISI 316L предназначен для размещения электротехнической аппаратуры во взрывоопасных и химически агрессивных средах. Модель отличается увеличенной глубиной, позволяющей устанавливать оборудование с выступающими элементами и организовывать внутренние электрические соединения.
Наружные габариты корпуса — 415 × 315 × 259 мм, внутренние размеры — 351 × 251 × 195 мм. Масса — 64 кг. Конструкция предусматривает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Для серии предусмотрены исполнения с маркировкой взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранной комплектацией.
Степень защиты — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Конструкция допускает выполнение резьбовых отверстий для кабельных вводов на коротких и длинных стенках, а также в нижней части корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона | Длинная сторона | Нижняя часть |
|---|---|---|---|
| M20 | 12 | 18 | 5 |
| M25 | 11 | 15 | 4 |
| M32 | 6 | 10 | 3 |
| M40 | 5 | 8 | 2 |
| M50 | 5 | 7 | 2 |
| M63 | 2 | 3 | 2 |
| M75 | 2 | 3 | — |
| M90 | 2 | 2 | — |
Значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы необходимо соблюдать допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-31 применяется при комплектации взрывозащищённых распределительных устройств, блоков управления, систем промышленной автоматизации и технологического контроля.
Увеличенная глубина позволяет предусматривать размещение коммутационной и защитной аппаратуры, клеммных соединений и вспомогательных электротехнических компонентов. Возможность подготовки отверстий на трёх участках корпуса позволяет организовать подвод кабельных линий с различных направлений.
Модель подходит для химических, нефтехимических и нефтегазовых предприятий, где предъявляются повышенные требования к коррозионной стойкости оборудования. Эксплуатация готового изделия во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Основная особенность УНВ-Н(В)-31 — увеличенная внутренняя глубина 195 мм при сохранении ширины и высоты модели УНВ-Н(В)-30. Дополнительное пространство позволяет размещать более глубокую аппаратуру и предусматривать необходимые расстояния для выполнения электрических соединений.
Конструкция предоставляет широкие возможности организации кабельных подключений. На длинной стороне допускается размещение до 18 отверстий M20 или 15 отверстий M25. Возможность использования нижней части корпуса расширяет варианты подвода кабелей с учётом расположения оборудования.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость в соответствующих агрессивных промышленных средах. Взрывонепроницаемая оболочка Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-31 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-31 из нержавеющей стали AISI 316L для комплектации промышленного распределительного и управляющего оборудования.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. При согласовании комплектации учитываются монтажная глубина аппаратуры, параметры электрических цепей, количество, тип и расположение кабельных вводов, температурное исполнение и дополнительное оснащение.
