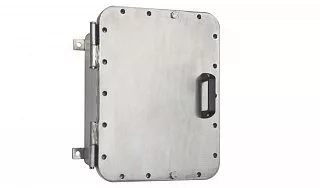

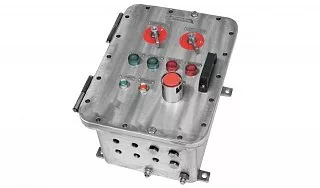

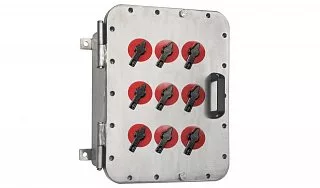

Взрывозащищенный корпус УНВ-Н(В)-63 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-63 из нержавеющей стали AISI 316L предназначен для размещения электротехнической аппаратуры во взрывоопасных и химически агрессивных средах. Модель сочетает большую монтажную поверхность с уменьшенной глубиной, что позволяет размещать несколько функциональных групп оборудования преимущественно в одной плоскости.

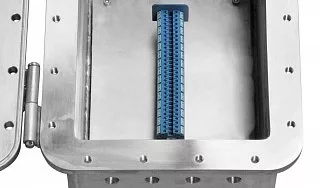

Наружные габариты корпуса — 670 × 470 × 245 мм, внутренние размеры — 600 × 400 × 180 мм. Масса — 127 кг. Конструкция предусматривает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Корпус выполнен по принципу взрывонепроницаемой оболочки Ex d. Для серии предусмотрены исполнения с маркировкой 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранным исполнением.
Степень защиты — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Для подключения электрических цепей возможно выполнение резьбовых отверстий на коротких и длинных стенках, а также в нижней части корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона | Длинная сторона | Нижняя часть |
|---|---|---|---|
| M20 | 14 | 22 | 4 |
| M25 | 12 | 18 | 3 |
| M32 | 10 | 17 | 3 |
| M40 | 5 | 8 | 2 |
| M50 | 4 | 6 | 2 |
| M63 | 3 | 5 | 2 |
| M75 | 3 | 5 | — |
| M90 | 3 | 3 | — |
Значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы необходимо соблюдать допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-63 применяется для комплектации взрывозащищённых распределительных щитов, систем управления, промышленной автоматизации и технологического контроля.
Большая монтажная поверхность позволяет предусматривать несколько рядов клеммных соединений, коммутационной и защитной аппаратуры. При выборе внутренних компонентов учитываются их габариты, монтажная глубина, электрические характеристики и допустимое тепловыделение.
Корпус может использоваться на химических, нефтехимических и нефтегазовых предприятиях, где необходима повышенная коррозионная стойкость оборудования. Эксплуатация готового изделия во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Главная особенность УНВ-Н(В)-63 — большая монтажная площадь при уменьшенной глубине. По сравнению с УНВ-Н(В)-61 модель сохраняет одинаковые внутренние размеры по ширине и высоте, но имеет глубину 180 мм вместо 307 мм. Это позволяет использовать менее глубокую оболочку для аппаратуры, не требующей значительного пространства за монтажной плоскостью.
Возможность подготовки отверстий на трёх участках корпуса позволяет организовывать кабельные подключения с разных направлений. На длинной стороне допускается размещение до 22 отверстий M20, а для крупных кабельных вводов предусмотрена резьба до M90.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость в соответствующих агрессивных промышленных средах. Конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-63 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-63 из нержавеющей стали AISI 316L для комплектации распределительного оборудования, систем управления и промышленной автоматизации.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. При согласовании комплектации учитываются монтажная глубина аппаратуры, характеристики электрических цепей, количество и расположение кабельных вводов, температурное исполнение и дополнительное оснащение.
