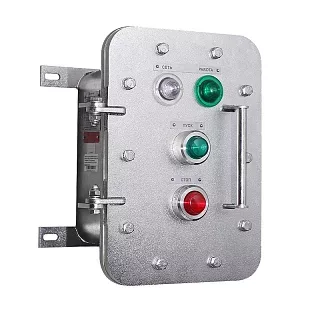

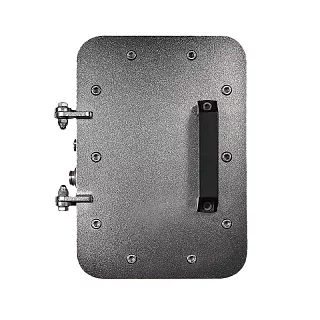

Взрывозащищенная клеммная коробка ЩОРВ-НТ393127 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ393127 имеет внешние габариты 391×319×279 мм и внутренние размеры 294×221×231 мм. Модель отличается увеличенной глубиной корпуса и рассчитана на компоновки, которым требуется больше пространства для размещения клеммных зажимов и внутренних элементов.
По длине и ширине внутреннего пространства ЩОРВ-НТ393127 соответствует модели ЩОРВ-НТ393113, но внутренняя глубина увеличена с 90 до 231 мм. Это дает дополнительное пространство для построения более объемной внутренней компоновки.
Корпус устанавливается с помощью крепежных скоб. Межосевое расстояние между ними составляет 290 мм по вертикали и 320 мм по горизонтали. Ширина крепежного отверстия в скобе — 11 мм.
Монтажная панель
Для ЩОРВ-НТ393127 предусмотрена монтажная панель Щ3628Х/ТЕРМО.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 260 × 180 | 2 | 0,7 |
| Алюминиевый сплав | 260 × 180 | 2 | 0,2 |
Оба варианта панели имеют размеры 260×180 мм и толщину 2 мм.
Количество клеммных зажимов
Максимальное количество устанавливаемых клеммных зажимов зависит от номинального сечения проводников.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 198 |
| 1,5 | 198 |
| 2,5 | 88 |
| 4 | 74 |
| 6 | 56 |
| 10 | 46 |
| 16 | 38 |
| 25–35 | 28 |
| 50 | 19 |
| 70 | 10 |
| 95 | 8 |
| 120 | 9 |
| 150 | 8 |
| 185–240 | 7 |
Для проводников сечением 2,5 мм² корпус позволяет разместить до 88 клеммных зажимов, для 10 мм² — до 46, для 25–35 мм² — до 28, для 150 мм² — до 8.
Технические характеристики
Применение
ЩОРВ-НТ393127 подходит для клеммных сборок, которым требуется увеличенная глубина внутреннего пространства. Размеры 294×221×231 мм позволяют размещать клеммные зажимы и элементы внутренней компоновки с учетом значительного запаса пространства по глубине.
Модель можно подбирать как для большого количества соединений проводников малого сечения, так и для схем с проводниками большого сечения. Максимальная вместимость определяется выбранным сечением и приведена для диапазона от 1 до 240 мм².
При подборе учитываем количество соединений, сечение проводников, размеры монтажной панели и требуемую конфигурацию кабельных вводов.
Преимущества практического использования
Внутренняя глубина 231 мм обеспечивает значительно больше пространства для размещения оборудования по сравнению с ЩОРВ-НТ393113.
Монтажная панель размером 260×180 мм доступна в исполнении из нержавеющей стали и алюминиевого сплава.
Корпус рассчитан на широкий диапазон сечений проводников — от 1 до 240 мм².
Крепежные размеры 290×320 мм позволяют заранее подготовить монтажную поверхность и точки фиксации коробки.
Следующий типоразмер — ЩОРВ-НТ452512 с внешними габаритами 451×250×125 мм и внутренними размерами 354×153×77 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ393127 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ393127 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.
