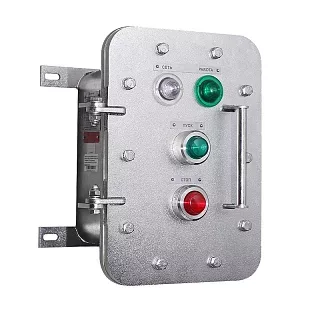

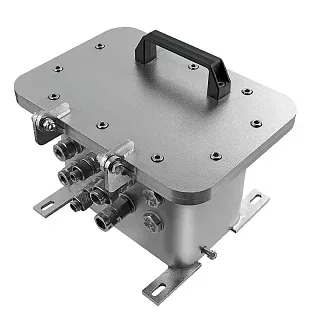

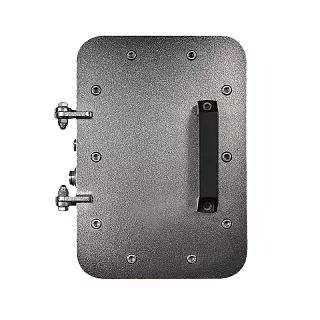

Взрывозащищенная клеммная коробка ЩОРВ-НТ584028 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ584028 имеет внешние габариты 589×409×295 мм и внутренние размеры 484×304×239 мм. Модель рассчитана на клеммные сборки, которым требуется большая площадь размещения и увеличенное пространство по глубине корпуса.
По длине и ширине внутреннего пространства ЩОРВ-НТ584028 соответствует ЩОРВ-НТ584019, однако внутренняя глубина увеличена со 141 до 239 мм. Это дает дополнительное пространство для размещения клеммных зажимов, проводников и других элементов внутренней компоновки.
Корпус устанавливается с помощью крепежных скоб. Межосевое расстояние между ними составляет 360 мм по вертикали и 406 мм по горизонтали. Ширина крепежного отверстия в скобе — 11 мм.
Монтажная панель
Для ЩОРВ-НТ584028 предусмотрена монтажная панель Щ5739Н/ТЕРМО.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 455 × 275 | 2 | 2 |
| Алюминиевый сплав | 460 × 280 | 3 | 1 |
Размеры монтажной панели зависят от материала исполнения: для нержавеющей стали предусмотрена панель 455×275 мм, для алюминиевого сплава — 460×280 мм.
Количество клеммных зажимов
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 575 |
| 1,5 | 575 |
| 2,5 | 395 |
| 4 | 330 |
| 6 | 204 |
| 10 | 164 |
| 16 | 102 |
| 25–35 | 75 |
| 50 | 32 |
| 70 | 17 |
| 95 | 15 |
| 120 | 14 |
| 150 | 13 |
| 185–240 | 11 |
При сечении проводников 2,5 мм² в ЩОРВ-НТ584028 может быть установлено до 395 клеммных зажимов, при 10 мм² — до 164, при 16 мм² — до 102, при 50 мм² — до 32.
Технические характеристики
Применение
ЩОРВ-НТ584028 подходит для крупных клеммных сборок, где требуется внутреннее пространство 484×304×239 мм. Увеличенная глубина позволяет использовать корпус для более объемной внутренней компоновки.
Модель можно подбирать под различные сечения проводников: например, для 4 мм² предусмотрено до 330 клеммных зажимов, для 25–35 мм² — до 75, для 70 мм² — до 17, для 185–240 мм² — до 11.
При подборе учитываем количество соединений, сечение проводников, материал и размеры монтажной панели, а также требуемую конфигурацию кабельных вводов.
Преимущества практического использования
Внутренняя глубина 239 мм обеспечивает больше пространства для оборудования по сравнению с ЩОРВ-НТ584019.
Монтажная панель доступна в исполнении из нержавеющей стали и алюминиевого сплава.
Для модели приведена вместимость клеммных зажимов для проводников сечением от 1 до 240 мм².
Межосевые размеры крепежных скоб 360×406 мм позволяют заранее предусмотреть расположение точек крепления корпуса.
Следующий типоразмер — ЩОРВ-НТ694923 с внешними габаритами 693×495×229 мм и внутренними размерами 568×370×159 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ584028 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ584028 по количеству клеммных зажимов, сечению проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
