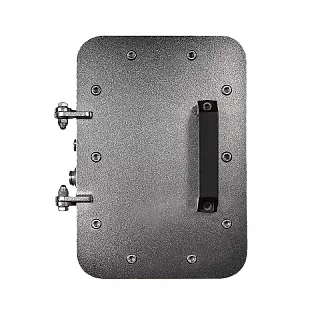

Взрывозащищенная клеммная коробка ЩОРВ-НТ453729 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ453729 имеет внешние габариты 457×372×308 мм и внутреннее пространство 354×269×252 мм. Модель отличается увеличенной глубиной и подходит для компоновок, которым требуется значительный внутренний объем для размещения клеммных зажимов и элементов подключения.
По длине и ширине внутреннего пространства ЩОРВ-НТ453729 соответствует модели ЩОРВ-НТ453719, но внутренняя глубина увеличена со 141 до 252 мм. Это позволяет размещать более объемную внутреннюю компоновку при сохранении монтажной зоны 354×269 мм.
Корпус устанавливается с помощью крепежных скоб. Межосевое расстояние между ними составляет 350 мм по вертикали и 360 мм по горизонтали. Ширина крепежного отверстия в скобе — 11 мм.
Монтажная панель
Для ЩОРВ-НТ453729 предусмотрена монтажная панель Щ4232Н/ТЕРМО.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 320 × 220 | 2 | 1,1 |
| Алюминиевый сплав | 320 × 220 | 2 | 0,4 |
Оба варианта монтажной панели имеют размеры 320×220 мм и толщину 2 мм.
Количество клеммных зажимов
Максимальное количество устанавливаемых клеммных зажимов зависит от номинального сечения проводников.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 324 |
| 1,5 | 324 |
| 2,5 | 168 |
| 4 | 141 |
| 6 | 108 |
| 10 | 87 |
| 16 | 48 |
| 25–35 | 36 |
| 50 | 24 |
| 70 | 12 |
| 95 | 10 |
| 120 | 9 |
| 150 | 8 |
| 185–240 | 7 |
При сечении проводников 2,5 мм² в корпусе может быть установлено до 168 клеммных зажимов, при 6 мм² — до 108, при 16 мм² — до 48, при 50 мм² — до 24.
Технические характеристики
Применение
ЩОРВ-НТ453729 подходит для клеммных сборок, которым требуется увеличенное пространство по глубине корпуса. Внутренние размеры 354×269×252 мм позволяют размещать клеммные зажимы и дополнительные элементы компоновки с большим запасом пространства между монтажной панелью и крышкой.
Модель можно подбирать для схем с проводниками различного сечения. Например, при сечении 4 мм² предусмотрено до 141 клеммного зажима, при 10 мм² — до 87, при 25–35 мм² — до 36, при 150 мм² — до 8.
При подборе учитываем количество соединений, сечение проводников, внутреннюю глубину корпуса, размер монтажной панели и требуемую конфигурацию кабельных вводов.
Преимущества практического использования
Внутренняя глубина 252 мм дает больше пространства для объемной компоновки по сравнению с ЩОРВ-НТ453719.
Монтажная панель размером 320×220 мм предусмотрена в исполнении из нержавеющей стали и алюминиевого сплава.
Для модели приведена вместимость клеммных зажимов для проводников сечением от 1 до 240 мм².
Межосевые размеры крепежных скоб 350×360 мм позволяют заранее подготовить место установки и точки фиксации корпуса.
Следующий типоразмер — ЩОРВ-НТ584019 с внешними габаритами 589×409×197 мм и внутренними размерами 484×304×141 мм.
