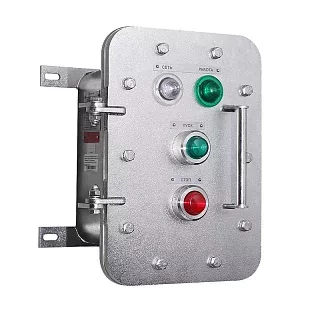

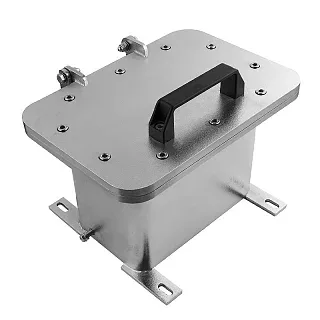

Взрывозащищенная клеммная коробка ЩОРВ-НТ282218 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ282218 — один из компактных типоразмеров серии ЩОРВ-НТ из нержавеющей стали. Внешние габариты корпуса составляют 285×226×180 мм, внутреннее пространство — 187×128×132 мм.
Корпус крепится с помощью скоб. Межосевое расстояние между точками крепления составляет 160 мм по вертикали и 216 мм по горизонтали. Ширина крепежного отверстия в скобе — 9 мм. Эти параметры позволяют заранее предусмотреть расположение коробки и точки ее фиксации при проектировании оборудования или монтажной конструкции.
Для размещения оборудования внутри корпуса предусмотрена монтажная панель Щ2822Х размером 170×110 мм. Панель может быть выполнена из нержавеющей стали или алюминиевого сплава. Толщина панели в обоих исполнениях составляет 2 мм.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 170 × 110 | 2 | 0,3 |
| Алюминиевый сплав | 170 × 110 | 2 | 0,1 |
Количество клеммных зажимов
Вместимость ЩОРВ-НТ282218 зависит от номинального сечения подключаемого провода.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 23 |
| 1,5 | 23 |
| 2,5 | 23 |
| 4 | 19 |
| 6 | 14 |
| 10 | 11 |
| 16 | 9 |
| 25–35 | 7 |
Для проводов сечением 1–2,5 мм² в корпусе можно разместить до 23 клеммных зажимов. При увеличении сечения допустимое количество уменьшается: до 19 для 4 мм², 14 для 6 мм², 11 для 10 мм², 9 для 16 мм² и 7 для 25–35 мм².
Технические характеристики
Применение
ЩОРВ-НТ282218 подходит для клеммных сборок, для которых достаточно внутреннего пространства 187×128×132 мм и монтажной панели 170×110 мм.
Конкретный вариант комплектации подбирается по количеству электрических соединений и сечению проводников. Например, модель позволяет разместить до 23 клеммных зажимов при сечении проводов 2,5 мм² или до 11 зажимов при сечении 10 мм².
При выборе также учитываются расположение коробки на объекте, присоединительные размеры крепежных скоб, необходимый материал монтажной панели и конфигурация кабельных вводов.
Преимущества практического использования
Компактные внешние размеры 285×226×180 мм сочетаются с внутренним пространством 187×128×132 мм.
Для модели предусмотрены монтажные панели одинакового размера 170×110 мм из нержавеющей стали и алюминиевого сплава, что позволяет выбрать вариант внутренней компоновки в соответствии с требованиями проекта.
Максимальное количество клеммных зажимов нормировано для разных сечений проводников, поэтому типоразмер можно подбирать исходя из конкретной электрической схемы.
Крепежные размеры корпуса позволяют заранее определить расположение монтажных отверстий и подготовить место установки коробки.
Следующий типоразмер — ЩОРВ-НТ312012 с внешними размерами 317×211×127 мм и внутренними габаритами 219×113×79 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ282218 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ282218 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, требуемым кабельным вводам и дополнительным исполнениям.Похожие товары
