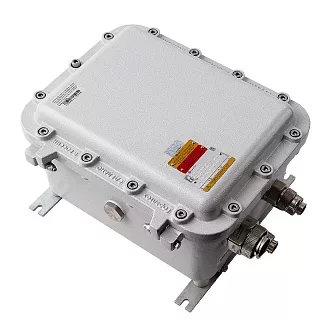

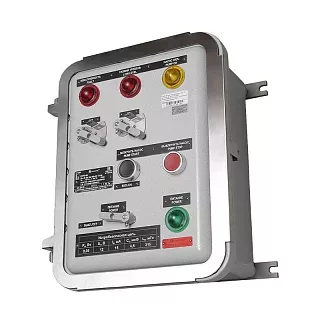

Взрывозащищенная клеммная коробка ЩОРВ896735
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ896735 — крупногабаритный типоразмер серии ЩОРВ для размещения многорядных клеммных сборок и организации большого количества электрических соединений.
По длине и ширине корпус соответствует ЩОРВ896745, но имеет меньшую глубину: внешняя глубина составляет 355 мм вместо 455 мм, внутренняя — 274 мм вместо 374 мм. При этом максимально допустимое количество устанавливаемых клемм для двух типоразмеров одинаково.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ8967А | 720 × 500 | 3 | 2,927 |
| Панель из нержавеющей стали Щ8967Н | 720 × 500 | 3 | 8,726 |
Для ЩОРВ896735 предусмотрена монтажная панель размером 720×500 мм толщиной 3 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 552 (137 в одном ряду) |
| 4 | 460 (115 в одном ряду) |
| 6 | 356 (88 в одном ряду) |
| 10 | 196 (70 в одном ряду) |
| 16 | 160 (58 в одном ряду) |
| 35 | 120 (44 в одном ряду) |
| 50 | 104 (38 в одном ряду) |
| 70 | 68 (34 в одном ряду) |
| 120/150 | 30 (21 в одном ряду) |
| 240 | 19 |
ЩОРВ896735 позволяет разместить до 552 клемм для проводников сечением 2,5 мм², до 460 — для 4 мм², до 356 — для 6 мм² и до 196 — для 10 мм². Для позиций 120/150 и 240 мм² предусмотрено соответственно до 30 и 19 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 56/56 | 40/40 |
| 1 | 54/55 | 38/38 |
| 2 | 39/39 | 30/30 |
| 3 | 30/30 | 21/21 |
| 4 | 20/20 | 15/15 |
| 5 | 16/16 | 11/11 |
| 6 | 14/14 | 10/10 |
| 7 | 8/8 | 6/6 |
| 8 | 5/5 | 4/4 |
Для ЩОРВ896735 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 56/56 вводов по стороне А и до 40/40 по стороне В. Для кода 8 предусмотрено до 5/5 вводов по стороне А и до 4/4 по стороне В.
Технические характеристики
Применение
ЩОРВ896735 подходит для крупных соединительных и распределительных схем с большим количеством клеммных соединений и кабельных подключений. Внутренние размеры 776×556×274 мм позволяют формировать многорядные сборки и сочетать клеммы для проводников различных сечений.
При подборе учитываем количество и сечение проводников, число клемм и их распределение по рядам, тип и количество кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
ЩОРВ896735 рассчитана на установку до 552 клемм для проводников сечением 2,5 мм², до 460 — для 4 мм² и до 356 — для 6 мм². Для крупных сечений предусмотрено до 30 клемм для позиции 120/150 мм² и до 19 — для 240 мм².
По сравнению с ЩОРВ896745 модель имеет меньшую глубину корпуса при одинаковых длине и ширине. Для внутреннего монтажа предусмотрена панель размером 720×500 мм, а кабельные вводы доступны для кодов 01–8.
Следующий типоразмер — ЩОРВ1045839 с внешними габаритами 1045×588×393 мм и массой 145 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ896735
Мы можем подобрать ЩОРВ896735 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.
