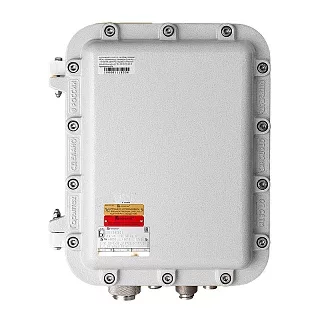

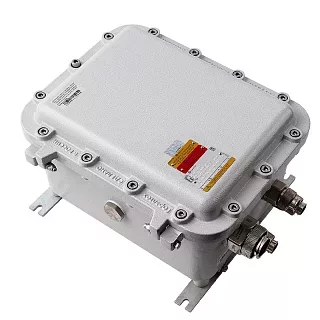

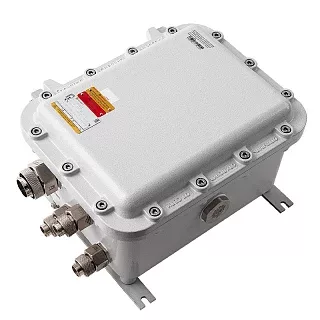

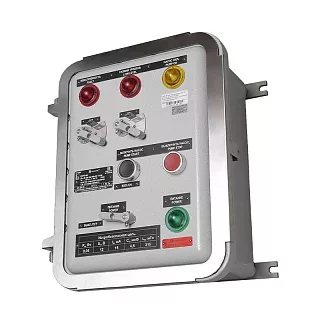

Взрывозащищенная клеммная коробка ЩОРВ725235
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ725235 — крупный типоразмер серии ЩОРВ для соединительных и распределительных сборок с большим количеством клеммных соединений. Внутренние размеры 639×439×246 мм позволяют размещать многорядные клеммные группы и организовывать значительное количество кабельных подключений.
Модель предусматривает установку клемм для проводников различных сечений — вплоть до позиций 120/150 и 240 мм². Для проводников сечением 2,5 мм² максимально допустимое количество достигает 412 клемм.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ7252А | 597 × 397 | 3 | 1,927 |
| Панель из нержавеющей стали Щ7252Н | 597 × 397 | 3 | 3,830 |
Для ЩОРВ725235 предусмотрена монтажная панель размером 597×397 мм толщиной 3 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 412 (113 в одном ряду) |
| 4 | 344 (94 в одном ряду) |
| 6 | 264 (73 в одном ряду) |
| 10 | 212 (58 в одном ряду) |
| 16 | 135 (48 в одном ряду) |
| 35 | 102 (36 в одном ряду) |
| 50 | 62 (31 в одном ряду) |
| 70 | 56 (28 в одном ряду) |
| 120/150 | 16 |
| 240 | 15 |
ЩОРВ725235 позволяет разместить до 412 клемм для проводников сечением 2,5 мм², до 344 — для 4 мм², до 264 — для 6 мм² и до 212 — для 10 мм². Для позиций 120/150 и 240 мм² предусмотрено соответственно до 16 и 15 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 60/60 | 40/40 |
| 1 | 58/58 | 38/38 |
| 2 | 44/44 | 28/28 |
| 3 | 34/34 | 22/22 |
| 4 | 24/24 | 15/15 |
| 5 | 20/20 | 14/12 |
| 6 | 14/14 | 9/8 |
| 7 | 10/10 | 6/6 |
| 8 | 6/6 | 4/4 |
Для ЩОРВ725235 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 60/60 вводов по стороне А и до 40/40 по стороне В. Для кода 8 предусмотрено до 6/6 вводов по стороне А и до 4/4 по стороне В.
Технические характеристики
Применение
ЩОРВ725235 подходит для соединительных и распределительных схем с большим количеством проводников, клеммных зажимов и кабельных подключений. Внутренние размеры 639×439×246 мм позволяют формировать многорядные сборки с клеммами разных номинальных сечений.
При подборе учитываем количество и сечение проводников, требуемое число клемм и клемм в одном ряду, тип и количество кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
ЩОРВ725235 позволяет разместить до 412 клемм для проводников сечением 2,5 мм² и до 344 клемм для 4 мм². Для проводников крупных сечений предусмотрено до 16 клемм для позиции 120/150 мм² и до 15 — для 240 мм².
Модель поддерживает кабельные вводы всех кодов 01–8. Для внутреннего монтажа предусмотрена панель размером 597×397 мм толщиной 3 мм.
Следующий типоразмер — ЩОРВ725224 с внешними габаритами 723×523×249 мм и массой 71,2 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ725235
Мы можем подобрать ЩОРВ725235 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
