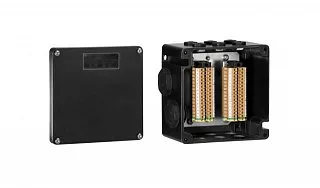

Взрывозащищенная клеммная коробка КНВ-П1616 из армированного полиэстера
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-П1616 из армированного полиэстера предназначена для соединения, разветвления и распределения электрических цепей на промышленных объектах, где требуется применение электрооборудования во взрывозащищённом исполнении.
Корпус изготовлен из армированного полиэстера — прочного неметаллического материала, обладающего электроизоляционными свойствами и устойчивостью к коррозии. Он не требует дополнительного антикоррозионного покрытия и подходит для использования в условиях промышленной эксплуатации.
КНВ-П1616 имеет квадратную форму, позволяющую организовать кабельные подключения с нескольких направлений. Внутреннее пространство используется для размещения клеммных терминалов и соединения электрических цепей в соответствии с принятой схемой.
Клеммные блоки устанавливаются на DIN-рейках. Их количество, тип и расположение подбираются с учётом сечения проводников, числа подключений и необходимого монтажного пространства.
Расположение кабельных вводов определяется индивидуально. При подготовке отверстий в корпусе необходимо учитывать размеры резьбы, габариты устанавливаемых компонентов и минимальные расстояния между соседними отверстиями.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Значение в каждой ячейке показывает минимальное расстояние между центрами отверстий соответствующих размеров резьбы. Например, между отверстиями M16 и M16 необходимо предусмотреть не менее 33 мм, между M20 и M32 — не менее 44,5 мм, между M63 и M80 — не менее 95 мм, а между двумя отверстиями M80 — не менее 110 мм.
Приведённые значения используются при разработке схемы сверления. Фактическое количество кабельных вводов определяется с учётом доступной площади стенок корпуса, размеров устанавливаемых компонентов и внутренней компоновки.
Технические характеристики
Применение
КНВ-П1616 используется для организации кабельных соединений в системах промышленной автоматизации, контрольно-измерительных приборов и автоматики (КИПиА), контроля технологических процессов и управления оборудованием.
Коробка подходит для подключения датчиков, измерительных приборов, исполнительных механизмов и других электротехнических устройств. Она позволяет создавать промежуточные коммутационные узлы, объединять отдельные кабельные линии и распределять подключения по функциональному назначению.
Квадратная конфигурация удобна для технологических установок, где кабели подходят к месту соединения с разных сторон. Расположение клеммных терминалов и вводов согласовывается с особенностями кабельной инфраструктуры.
Корпус из армированного полиэстера представляет интерес для химических, нефтехимических, нефтегазовых и других предприятий, где электрооборудование подвергается воздействию влаги и коррозионных факторов.
Возможность применения КНВ-П1616 в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками окружающей среды и условиями эксплуатации.
Преимущества практического использования
Армированный полиэстер сочетает механическую прочность, электроизоляционные свойства и устойчивость к коррозии. Неметаллический корпус не подвержен электрохимической коррозии и не требует дополнительной антикоррозионной окраски.
Квадратная форма КНВ-П1616 позволяет распределять кабельные подключения между несколькими сторонами корпуса. Это удобно при размещении коммутационного узла вблизи оборудования, к которому подходят кабельные трассы с разных направлений.
Возможность индивидуальной комплектации позволяет подобрать клеммные терминалы, количество DIN-реек и расположение внутренних соединений. Монтажная схема формируется с учётом числа электрических цепей, сечения проводников и необходимого пространства для подключения кабелей.
Отверстия под кабельные вводы подготавливаются по согласованной схеме. При использовании вводов одинаковых и различных типоразмеров учитываются минимальные расстояния между отверстиями, габариты компонентов и конструктивные ограничения корпуса.
Для серии КНВ-П предусмотрены различные варианты взрывозащищённого исполнения. Конкретный вариант выбирается в соответствии с классификацией взрывоопасной зоны, параметрами подключаемых электрических цепей и требованиями объекта.
Предварительное согласование внутренней компоновки и расположения кабельных вводов позволяет подготовить коробку с учётом особенностей монтажа и последующего технического обслуживания.
Купить Взрывозащищенная клеммная коробка КНВ-П1616 из армированного полиэстера
У нас можно заказать взрывозащищенную клеммную коробку КНВ-П1616 из армированного полиэстера для комплектации промышленных систем автоматизации, электроснабжения, контроля и управления технологическими процессами.
Для подбора исполнения необходимо указать требуемую маркировку взрывозащиты, количество и сечение проводников, тип клеммных терминалов, число подключаемых кабелей, размеры резьбы и необходимое расположение кабельных вводов.
При согласовании комплектации учитываются электрическая схема объекта, условия эксплуатации, требования к внутреннему оснащению, особенности монтажа и возможность размещения отверстий с соблюдением установленных минимальных расстояний.
