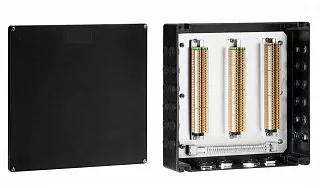

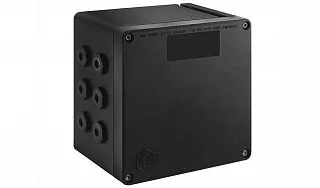

Взрывозащищенная клеммная коробка КНВ-П 11 из армированного полиэстера
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-П 11 из армированного полиэстера предназначена для соединения и разветвления электрических цепей на промышленных объектах, где требуется применение оборудования во взрывозащищённом исполнении.
Корпус изготовлен из армированного полиэстера — прочного неметаллического материала, который обладает электроизоляционными свойствами и устойчивостью к коррозии. Такое исполнение подходит для размещения электрических соединений в условиях промышленной эксплуатации.
КНВ-П 11 используется для организации локальных коммутационных узлов. Коробка позволяет объединять кабельные линии, размещать клеммные колодки и организовывать подключения в соответствии с электрической схемой.
Конструкция предусматривает возможность установки кабельных вводов с метрической и трубной резьбой. Допустимое количество отверстий зависит от типоразмера ввода и стороны корпуса. При выборе комплектации учитываются диаметры подключаемых кабелей, количество электрических цепей и расположение внешних кабельных трасс.
Количество отверстий / кабельных вводов:
| Размер резьбы | Диаметр кабеля, мм | Стороны B–D, шт. | Стороны A–C, шт. |
|---|---|---|---|
| M12 × 1,5 | 4–6,5 | 5 | 5 |
| M16 × 1,5 | 6–10 | 4 | 4 |
| M20 × 1,5 | 8–14 | 2 | 2 |
| M25 × 1,5 | 13–18 | 1 | 1 |
| M32 × 1,5 | 18–25 | 1 | 1 |
| 3/8″ | 4–10 | 4 | 4 |
| 1/2″ | 5,5…3* | 2 | 2 |
| 3/4″ | 10,5–18 | 1 | 1 |
| 1″ | 15–24 | 1 | 1 |
Таблица показывает предусмотренное количество отверстий для каждого типоразмера резьбы на соответствующих сторонах корпуса. Например, для резьбы M12 × 1,5 предусмотрено до пяти отверстий на каждой из указанных сторон, для M16 × 1,5 — до четырёх, для M20 × 1,5 — до двух.
Указанные количества относятся к отдельным вариантам исполнения. При одновременной установке вводов разных типоразмеров возможность их размещения определяется отдельно.
Максимальное количество клеммных колодок:
| Сечение проводника, мм² | Максимальный ток, А | Максимальное количество, шт. |
|---|---|---|
| 2,5 | 12 | 9 |
| 4 | 18 | 8 |
| 6 | 22 | 6 |
| 10 | 34 | 5 |
Количество устанавливаемых клеммных колодок зависит от сечения проводников. Для цепей с проводниками сечением 2,5 мм² предусмотрено до девяти колодок, сечением 4 мм² — до восьми, 6 мм² — до шести, 10 мм² — до пяти.
Окончательная комплектация определяется характеристиками электрических цепей, количеством подключаемых кабелей и требованиями к организации внутренних соединений.
Технические характеристики
Применение
КНВ-П 11 применяется для подключения промышленного оборудования в системах контрольно-измерительных приборов и автоматики (КИПиА), технологической сигнализации, дистанционного контроля и управления производственными процессами.
Коробка может использоваться для соединения кабелей датчиков, измерительных приборов и исполнительных механизмов. Она подходит для создания промежуточных коммутационных узлов, обеспечивающих передачу сигналов и подключение оборудования к системам управления.
Наличие вариантов кабельных вводов с различными размерами резьбы позволяет подобрать конфигурацию под используемые кабели. При разработке схемы подключения учитываются диапазоны их диаметров и допустимое количество отверстий на каждой стороне корпуса.
Армированный полиэстер устойчив к коррозии, что актуально для нефтегазовых, химических, нефтехимических и других промышленных предприятий, где электрооборудование подвергается воздействию влаги и коррозионных факторов.
Допустимость установки КНВ-П 11 в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками окружающей среды и параметрами подключаемых электрических цепей.
Преимущества практического использования
Корпус из армированного полиэстера сочетает механическую прочность, электроизоляционные свойства и устойчивость к коррозии. Неметаллическая оболочка не подвержена электрохимической коррозии и не требует дополнительного антикоррозионного окрашивания.
Конструкция предусматривает несколько вариантов кабельных вводов с метрической резьбой от M12 × 1,5 до M32 × 1,5, а также с трубной резьбой от 3/8″ до 1″. Это позволяет подобрать подключение в соответствии с характеристиками используемых кабелей.
Возможность размещения вводов на разных сторонах корпуса позволяет согласовать коммутационный узел с направлением кабельных трасс. Количество отверстий выбирается с учётом типоразмера вводов и конструктивных ограничений коробки.
КНВ-П 11 предусматривает установку клеммных колодок для проводников различного сечения. В зависимости от выбранного варианта максимальное количество составляет от пяти до девяти колодок, а указанный максимальный ток — от 12 до 34 А.
Возможность подбора кабельных вводов и внутреннего оснащения позволяет сформировать комплектацию под конкретную электрическую схему без применения избыточного оборудования.
Взрывозащищённое исполнение выбирается в соответствии с классификацией взрывоопасной зоны и условиями эксплуатации промышленного объекта.
Купить Взрывозащищенная клеммная коробка КНВ-П 11 из армированного полиэстера
У нас можно заказать взрывозащищенную клеммную коробку КНВ-П 11 из армированного полиэстера для комплектации промышленных систем автоматизации, контроля, сигнализации и управления технологическими процессами.
Для подбора оборудования необходимо указать требуемую маркировку взрывозащиты, количество подключаемых кабелей, их диаметры, размеры резьбы кабельных вводов, сечение проводников и параметры электрических цепей.
При согласовании заказа учитываются допустимое количество отверстий на каждой стороне корпуса, необходимое количество клеммных колодок, требования к расположению вводов и условия эксплуатации.
