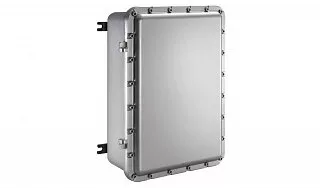

Взрывозащищенный корпус УНВ(В)-61 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ(В)-61 из алюминиевого сплава предназначен для размещения электротехнической аппаратуры в составе распределительных устройств, систем управления и промышленной автоматизации. Благодаря значительной внутренней глубине и большой монтажной поверхности модель подходит для оборудования со сложной компоновкой и многочисленными кабельными подключениями.
Наружные габариты корпуса — 670 × 470 × 372 мм, внутренние размеры — 600 × 400 × 307 мм. Масса — 58 кг. Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Конструкция включает алюминиевую монтажную пластину, крепёж крышки из нержавеющей стали, внутренний и внешний элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Корпус выполнен по принципу взрывонепроницаемой оболочки Ex d. Для серии предусмотрены исполнения с маркировкой 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс зависят от исполнения и комплектации оборудования.
Степень защиты оболочки — IP66/67. Предусмотрены температурные исполнения с нижними пределами −60, −40 или −20 °C и верхними пределами +40 или +60 °C.
Для установки кабельных вводов допускается выполнение резьбовых отверстий на коротких и длинных сторонах корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона | Длинная сторона |
|---|---|---|
| M20 | 35 | 55 |
| M25 | 22 | 36 |
| M32 | 20 | 27 |
| M40 | 13 | 13 |
| M50 | 9 | 13 |
| M63 | 6 | 8 |
| M75 | 4 | 5 |
| M90 | 2 | 3 |
Значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы необходимо соблюдать допустимые расстояния между отверстиями и требования к взрывозащите.
Технические характеристики
Применение
УНВ(В)-61 используется в качестве оболочки для взрывозащищённых распределительных щитов, устройств управления электродвигателями, систем автоматизации и технологического контроля.
Размеры корпуса позволяют рассматривать его для установки нескольких групп коммутационной и защитной аппаратуры, трансформаторов, сборных шин и клеммных соединений. Значительная глубина особенно актуальна для оборудования с выступающими элементами и сложной организацией внутренних электрических подключений.
Модель может применяться на нефтегазовых, нефтехимических и других промышленных предприятиях. Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Главная особенность УНВ(В)-61 — сочетание большой монтажной поверхности и внутренней глубины 307 мм. Такая геометрия позволяет размещать оборудование различных габаритов, организовывать отдельные функциональные зоны и предусматривать пространство для кабельных соединений.
Конструкция рассчитана на возможность выполнения большого количества резьбовых отверстий. На длинной стороне допускается размещение до 55 отверстий M20 или 36 отверстий M25. Предусмотрена также возможность установки крупных кабельных вводов с резьбой до M90. Это позволяет согласовывать конфигурацию оболочки с разветвлёнными схемами электрических подключений.
Коррозионностойкий алюминиевый сплав и эпоксидное покрытие обеспечивают защиту материала корпуса при промышленной эксплуатации. Конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды в пределах соответствующего исполнения.
Купить Взрывозащищенный корпус УНВ(В)-61 из алюминиевого сплава
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ(В)-61 из алюминиевого сплава для комплектации промышленного электротехнического оборудования.
Для подбора необходимо предоставить перечень устанавливаемых компонентов, их габариты и электрические характеристики, требуемую маркировку взрывозащиты и условия эксплуатации. При согласовании комплектации учитываются расположение аппаратуры, параметры электрических цепей, количество, размеры и расположение кабельных вводов, температурное исполнение и дополнительное оснащение.
Наши специалисты помогут подобрать комплектацию с учётом технических требований проекта и подготовят коммерческое предложение.
