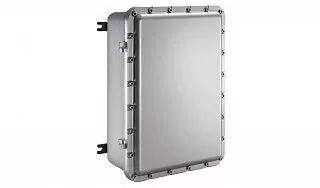

Взрывозащищенный корпус УНВ(В)-51 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ(В)-51 из алюминиевого сплава предназначен для размещения электротехнической аппаратуры, коммутационных устройств и компонентов промышленной автоматизации во взрывоопасных средах. Прямоугольная конструкция обеспечивает пространство для нескольких функциональных групп оборудования и подключения большого количества кабельных линий.
Наружные габариты корпуса — 566 × 366 × 269 мм, внутренние — 500 × 300 × 207 мм. Масса — 36 кг. Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Конструкция включает алюминиевую монтажную пластину, крепёжные элементы крышки из нержавеющей стали, внутренний и внешний элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Взрывозащита реализована по принципу взрывонепроницаемой оболочки Ex d. Для серии предусмотрены исполнения с маркировкой 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс зависят от комплектации оборудования.
Степень защиты оболочки — IP66/67. Предусмотрены температурные исполнения с нижними пределами −60, −40 или −20 °C и верхними пределами +40 или +60 °C.
Конструкция допускает выполнение резьбовых отверстий для кабельных вводов на коротких и длинных стенках, а также в нижней части корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона | Длинная сторона | Нижняя часть |
|---|---|---|---|
| M20 | 14 | 25 | 5 |
| M25 | 8 | 15 | 4 |
| M32 | 8 | 14 | 3 |
| M40 | 7 | 7 | 2 |
| M50 | 5 | 7 | 2 |
| M63 | 3 | 5 | 2 |
| M75 | 2 | 4 | — |
| M90 | 2 | 3 | — |
Значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы необходимо учитывать допустимые расстояния между отверстиями и требования к взрывозащите.
Технические характеристики
Применение
УНВ(В)-51 используется для комплектации взрывозащищённых распределительных устройств, блоков управления, систем промышленной автоматизации и технологического контроля.
Внутреннее пространство позволяет размещать коммутационные и защитные аппараты, клеммные соединения и измерительное оборудование. Возможность установки конкретных компонентов определяется их габаритами, электрическими характеристиками и допустимым тепловыделением.
Модель подходит для устройств с разветвлённой системой кабельных подключений. Корпус может применяться на нефтегазовых, нефтехимических и других промышленных предприятиях во взрывоопасных зонах 1 и 2 при соответствии маркировки готового оборудования условиям эксплуатации.
Преимущества практического использования
Главная особенность УНВ(В)-51 — сочетание протяжённой монтажной поверхности, значительной внутренней глубины и широких возможностей организации кабельных подключений.
На длинной стороне корпуса допускается размещение до 25 отверстий M20, 15 отверстий M25 или 14 отверстий M32. Предусмотрены также отверстия под крупные кабельные вводы вплоть до M90. Возможность подвода кабелей через нижнюю часть позволяет учитывать различные схемы расположения кабельных трасс.
Коррозионностойкий алюминиевый сплав и эпоксидное покрытие обеспечивают защиту материала корпуса при промышленной эксплуатации. Взрывонепроницаемая конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 обеспечивает защиту оболочки от проникновения пыли и воды в пределах соответствующего исполнения.
Купить Взрывозащищенный корпус УНВ(В)-51 из алюминиевого сплава
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ(В)-51 из алюминиевого сплава для комплектации промышленного электротехнического оборудования.
Для подбора необходимо указать назначение оборудования, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты внутренних компонентов, параметры электрических цепей, количество и расположение кабельных вводов, температурное исполнение и требования к дополнительному оснащению.
Наши специалисты помогут согласовать комплектацию с требованиями проекта и подготовят коммерческое предложение.
