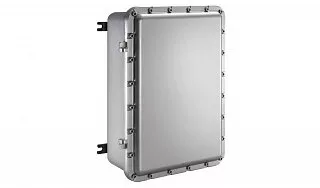

Взрывозащищенный корпус УНВ(В)-3035Д из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный корпус УНВ(В)-3035Д из алюминиевого сплава предназначен для размещения электротехнического оборудования на промышленных объектах со взрывоопасной средой. Изделие применяется при комплектации систем автоматизации, управления, электроснабжения, контроля и сигнализации.
Корпус имеет наружные габариты 350 × 300 × 270 мм, внутренние размеры 292 × 242 × 220 мм и массу 17,5 кг. Модель отличается увеличенной глубиной, благодаря которой внутри можно разместить электротехнические компоненты, требующие дополнительного монтажного пространства.
Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Конструкция выполнена по принципу взрывонепроницаемой оболочки Ex d, обеспечивающей локализацию возможного внутреннего взрыва и предотвращение распространения пламени во внешнюю взрывоопасную среду.
Для серии УНВ(В) предусмотрены варианты маркировки взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X. Исполнение IIC имеет ограничение по применению в средах с ацетиленом. Конкретная маркировка и температурный класс определяются конструкцией готового изделия и установленным оборудованием.
Крышка фиксируется по периметру крепёжными элементами из нержавеющей стали. Конструкция её соединения с корпусом обеспечивает необходимые параметры взрывонепроницаемой оболочки.
Внутри предусмотрена алюминиевая монтажная пластина для установки электротехнических компонентов. Для выполнения защитных соединений корпус оснащён внутренним и внешним элементами заземления.
Наружная поверхность в стандартном исполнении защищена эпоксидным лаком серого цвета RAL 9006. Степень защиты оболочки — IP66/67. В зависимости от исполнения предусмотрены рабочие температуры от −60, −40 или −20 °C до +40 или +60 °C.
В стенках корпуса могут выполняться отверстия для кабельных вводов, заглушек и других предусмотренных компонентов. Их размеры и расположение согласовываются с учётом требований к взрывонепроницаемой конструкции, допустимых расстояний между отверстиями и особенностей внутренней компоновки.
Технические характеристики
Применение
Взрывозащищенный корпус УНВ(В)-3035Д используется для размещения коммутационного, защитного, управляющего, измерительного и другого электротехнического оборудования.
В зависимости от комплектации на его основе могут создаваться распределительные щиты, посты управления, блоки промышленной автоматизации, системы мониторинга и сигнализации, а также корпуса для размещения клеммных соединений.
Увеличенная глубина модели позволяет рассматривать её для установки оборудования, требующего дополнительного пространства: коммутационных аппаратов, приборов управления, защитных устройств и других компонентов. Возможность размещения конкретного оборудования определяется его габаритами, электрическими характеристиками, тепловыделением и требованиями к взрывозащите.
Корпус может использоваться при создании распределительных узлов, объединяющих несколько электрических цепей. Внутренняя компоновка разрабатывается с учётом количества подключений, расположения компонентов, направления кабельных трасс и требований к техническому обслуживанию.
УНВ(В)-3035Д подходит для применения на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. Серия предназначена для установки во взрывоопасных зонах 1 и 2, внутри производственных помещений и на наружных установках.
Допустимость применения корпуса на конкретном объекте определяется маркировкой взрывозащиты готового изделия, характеристиками окружающей среды и параметрами установленного оборудования.
Преимущества практического использования
Основное преимущество УНВ(В)-3035Д — увеличенная глубина при относительно компактных размерах лицевой поверхности. Наружные габариты 350 × 300 × 270 мм и внутреннее пространство 292 × 242 × 220 мм позволяют разрабатывать различные варианты размещения электротехнических компонентов.
По сравнению с моделью УНВ(В)-3035, имеющей наружную глубину 200 мм, исполнение 3035Д предоставляет дополнительное пространство для установки оборудования без увеличения ширины и высоты корпуса.
Конструкция Ex d предназначена для локализации возможного внутреннего взрыва. Это позволяет использовать корпус при создании оборудования для взрывоопасных зон с учётом требований к выбранному исполнению.
Коррозионностойкий модифицированный алюминиевый сплав обеспечивает механическую прочность корпуса и устойчивость материала к коррозии. Дополнительную защиту наружной поверхности создаёт эпоксидное покрытие RAL 9006.
Степень защиты IP66/67 обеспечивает защиту внутреннего оборудования от проникновения пыли и влаги в соответствии с характеристиками оболочки. Наличие различных температурных исполнений позволяет подобрать комплектацию для эксплуатации в разных климатических условиях.
Алюминиевая монтажная пластина служит основанием для установки электротехнических компонентов. Увеличенная глубина корпуса предоставляет дополнительные возможности для их размещения, организации кабельных подключений и обеспечения необходимого пространства для обслуживания.
Возможность индивидуальной подготовки отверстий позволяет согласовать расположение кабельных вводов с электрической схемой и особенностями монтажной площадки. При выборе конфигурации учитываются допустимые размеры отверстий, расстояния между ними и конструктивные ограничения взрывонепроницаемой оболочки.
Для серии УНВ(В) также предусмотрены дополнительные варианты оснащения, включая антиконденсатное внутреннее покрытие, дренажные и вентиляционные клапаны, петли крышки, монтажные петли и нестандартные варианты резьбы. Возможность применения выбранных опций к УНВ(В)-3035Д определяется при согласовании комплектации.
Купить Взрывозащищенный корпус УНВ(В)-3035Д из алюминиевого сплава
У нас можно заказать взрывозащищенный корпус УНВ(В)-3035Д из алюминиевого сплава для комплектации промышленных систем электроснабжения, автоматизации, управления, контроля и сигнализации.
Для подбора оборудования необходимо указать требуемую маркировку взрывозащиты, условия эксплуатации, назначение корпуса, перечень устанавливаемых компонентов, их габариты, электрические характеристики и особенности подключения.
При согласовании заказа учитываются наружные размеры 350 × 300 × 270 мм, полезное внутреннее пространство 292 × 242 × 220 мм, расположение кабельных вводов, необходимый тип резьбы, температурное исполнение и дополнительные требования к комплектации.
