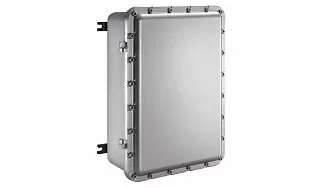

Взрывозащищенный корпус УНВ(В)-28 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный корпус УНВ(В)-28 из алюминиевого сплава предназначен для размещения электротехнического оборудования, применяемого во взрывоопасных зонах промышленных предприятий. Изделие используется для создания коммутационных, управляющих и измерительных узлов в системах автоматизации, электроснабжения, контроля и сигнализации.
Корпус имеет наружные габариты 284 × 184 × 128 мм, внутренние размеры 202 × 88 × 79 мм и массу 8 кг. Компактная прямоугольная конструкция подходит для размещения оборудования, не требующего большого внутреннего объёма.
Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Конструкция выполнена по принципу взрывонепроницаемой оболочки Ex d, обеспечивающей локализацию возможного внутреннего взрыва и предотвращение распространения пламени во внешнюю взрывоопасную среду.
В зависимости от исполнения предусмотрены варианты маркировки взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X. Для исполнения IIC установлено ограничение на применение в средах с ацетиленом. Конкретная маркировка и температурный класс определяются комплектацией оборудования.
Крышка фиксируется по периметру крепёжными элементами из нержавеющей стали. Конструкция соединения корпуса и крышки соответствует требованиям, предъявляемым к взрывонепроницаемым оболочкам.
Внутри предусмотрена алюминиевая монтажная пластина для установки электротехнических компонентов. Корпус оснащён внутренним и внешним элементами заземления. Наружная поверхность в стандартном исполнении защищена эпоксидным лаком серого цвета RAL 9006.
Степень защиты оболочки — IP66/67. В зависимости от исполнения предусмотрены рабочие температуры от −60, −40 или −20 °C до +40 или +60 °C, что позволяет подобрать оборудование для различных климатических условий.
В стенках корпуса могут выполняться отверстия для установки кабельных вводов, заглушек и других элементов. Их количество, размеры и расположение согласовываются с учётом допустимых расстояний между отверстиями, конструктивных ограничений оболочки и особенностей внутренней компоновки.
Технические характеристики
Применение
Взрывозащищенный корпус УНВ(В)-28 используется для комплектации электротехнических устройств, предназначенных для эксплуатации на промышленных объектах со взрывоопасными газовыми средами.
В зависимости от внутреннего оснащения корпус может применяться для создания клеммных коробок, компактных постов управления, блоков контроля и сигнализации, а также для размещения измерительных приборов и коммутационного оборудования.
Модель подходит для локальных узлов промышленной автоматизации, в которых необходимо разместить ограниченное количество компонентов и обеспечить их защиту от воздействия окружающей среды.
Компактные размеры позволяют устанавливать корпус непосредственно возле технологического оборудования, измерительных приборов и других устройств. При выборе места монтажа учитываются габариты изделия, схема подключения кабелей и необходимость доступа для технического обслуживания.
УНВ(В)-28 может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. Корпуса серии предназначены для установки во взрывоопасных зонах 1 и 2, внутри производственных помещений и на наружных установках.
Допустимость применения определяется маркировкой взрывозащиты готового изделия, характеристиками окружающей среды и параметрами установленного оборудования.
Преимущества практического использования
Компактная конструкция УНВ(В)-28 позволяет создавать локальные электротехнические узлы во взрывонепроницаемом исполнении. Наружные размеры 284 × 184 × 128 мм облегчают размещение изделия на участках с ограниченным монтажным пространством.
Применение коррозионностойкого модифицированного алюминиевого сплава обеспечивает механическую прочность корпуса и устойчивость материала к коррозии. Дополнительную защиту наружных поверхностей обеспечивает эпоксидное покрытие RAL 9006.
Взрывонепроницаемая конструкция Ex d позволяет использовать корпус при комплектации электротехнического оборудования для взрывоопасных зон с учётом требований к соответствующему исполнению.
Степень защиты IP66/67 обеспечивает защиту внутреннего оборудования от проникновения пыли и влаги в пределах требований соответствующего исполнения. Различные температурные диапазоны позволяют подобрать комплектацию с учётом климатических условий объекта.
Алюминиевая монтажная пластина предназначена для установки электротехнических компонентов. При разработке внутренней компоновки учитываются полезные размеры 202 × 88 × 79 мм, габариты оборудования, его тепловыделение и необходимое пространство для монтажа.
Крепёж крышки из нержавеющей стали и предусмотренные элементы заземления обеспечивают возможность выполнения необходимых монтажных и защитных соединений.
Для серии УНВ(В) доступны дополнительные варианты оснащения, включая антиконденсатное внутреннее покрытие, дренажные и вентиляционные клапаны, специальные элементы из нержавеющей стали и нестандартные варианты резьбы. Возможность применения выбранных опций к УНВ(В)-28 определяется при согласовании комплектации.
Купить Взрывозащищенный корпус УНВ(В)-28 из алюминиевого сплава
У нас можно заказать взрывозащищенный корпус УНВ(В)-28 из алюминиевого сплава для комплектации систем промышленной автоматизации, управления, контроля, сигнализации и электроснабжения.
При подборе оборудования необходимо указать требуемую маркировку взрывозащиты, температурный класс, условия эксплуатации, назначение корпуса, перечень устанавливаемых компонентов и характеристики подключаемых электрических цепей.
При согласовании заказа учитываются наружные и внутренние габариты корпуса, необходимая комплектация, количество и расположение кабельных вводов, тип резьбы, температурное исполнение и дополнительные требования к оборудованию.
