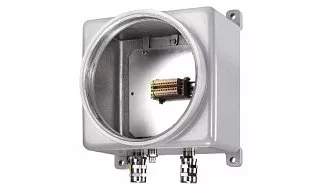

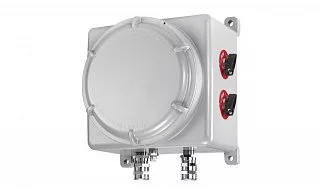

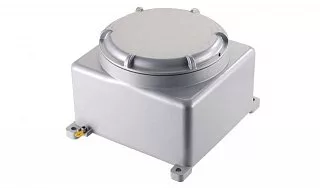

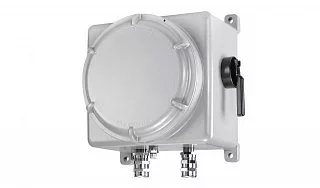

Взрывозащищенный корпус УНВ(С)-4 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ(С)-4 из алюминиевого сплава предназначен для размещения электротехнической аппаратуры, коммутационных устройств и компонентов промышленной автоматизации во взрывоопасных средах. Модель отличается квадратной конструкцией с резьбовым соединением крышки и увеличенным пространством для внутреннего оборудования.
Наружные габариты корпуса — 420 × 420 × 281 мм, размер внутренней монтажной пластины — 280 × 280 мм. Масса — 60 кг. Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Стандартный цвет — серый RAL 9006.
Конструкция выполнена по принципу взрывонепроницаемой оболочки Ex d группы IIC. Резьбовое соединение крышки является элементом взрывозащиты. Конкретная маркировка и температурный класс готового оборудования определяются выбранным исполнением и характеристиками установленных компонентов.
Степень защиты — IP66/67. Температурные исполнения предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40, +60 или +80 °C.
Для подключения внешних электрических цепей возможна подготовка резьбовых отверстий под кабельные вводы. Их количество, размеры и расположение согласовываются с учётом внутренней компоновки и требований к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ(С)-4 используется при создании взрывозащищённых распределительных устройств, систем управления технологическими процессами, промышленной автоматизации и электротехнического контроля.
Квадратная монтажная пластина позволяет предусматривать размещение нескольких функциональных групп оборудования, включая коммутационную аппаратуру, клеммные соединения и компоненты управления. Возможность установки конкретных устройств определяется их габаритами, электрическими характеристиками и допустимым тепловыделением.
Корпус может применяться на нефтегазовых, нефтехимических и других промышленных предприятиях. Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Особенность УНВ(С)-4 — квадратная монтажная пластина размером 280 × 280 мм, позволяющая распределять электротехнические компоненты в двух направлениях. Такая конфигурация удобна для оборудования с несколькими функциональными группами, требующего пространства для монтажа аппаратуры и организации электрических соединений.
Глубина корпуса позволяет рассматривать различные варианты размещения компонентов с выступающими элементами. При согласовании комплектации расположение кабельных вводов можно учитывать совместно с внутренней компоновкой оборудования.
Резьбовое соединение крышки является частью взрывонепроницаемой конструкции Ex d, предназначенной для локализации возможного внутреннего взрыва. Коррозионностойкий алюминиевый сплав подходит для эксплуатации в соответствующих промышленных условиях, а степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды.
Купить Взрывозащищенный корпус УНВ(С)-4 из алюминиевого сплава
НПО «Легион» поставляет взрывозащищённые корпуса УНВ(С)-4 из алюминиевого сплава с резьбовым соединением крышки для комплектации промышленного электротехнического оборудования.
Для подбора необходимо предоставить назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. Дополнительно согласовываются параметры электрических цепей, количество, тип и расположение кабельных вводов, температурное исполнение и необходимая комплектация.
