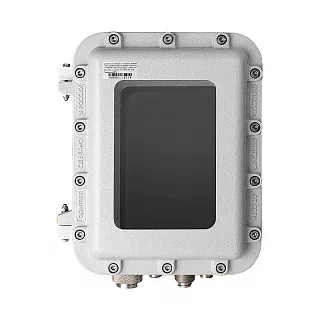

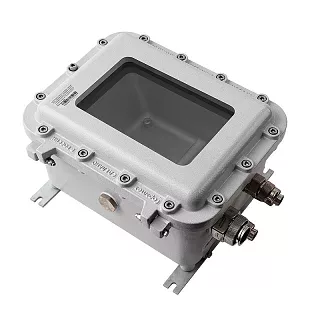

Взрывозащищенная коробка ЩОРВ725224-О3247 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВ725224-О3247 предназначена для размещения приборов и компонентов, состояние или показания которых необходимо контролировать через окно в крышке корпуса.
Особенность модели — увеличенное окно 447×317×19 мм. При внутренних габаритах 639×439×143 мм оно занимает значительную часть лицевой области корпуса и подходит для компоновок, где требуется контролировать несколько приборов или крупную панель оборудования.
По сравнению с ЩОРВ725224-О3020 внешние размеры по длине и ширине остаются 723×523 мм, но окно увеличивается с 300×200×19 до 447×317×19 мм. Внутренняя глубина при этом составляет 143 мм вместо 159 мм.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ7252А | 597 × 397 | 3 | 1,927 |
| Панель из нержавеющей стали Щ7252Н | 597 × 397 | 2 | 3,830 |
Для внутреннего монтажа предусмотрена панель размером 597×397 мм. Толщина алюминиевой панели составляет 3 мм, панели из нержавеющей стали — 2 мм.
Максимальное количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона Б, NPT/M |
|---|---|---|
| 01 | 28/29 | 19/19 |
| 1 | 27/28 | 18/18 |
| 2 | 22/22 | 14/14 |
| 3 | 17/17 | 12/12 |
| 4 | 10/11 | 7/7 |
| 5 | 8/8 | 5/5 |
| 6 | 6/6 | 4/4 |
| 7 | 5/5 | 3/3 |
| 8 | 4/4 | 3/3 |
Для корпуса ЩОРВ725224 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 28/29 вводов по стороне А и до 19/19 по стороне Б. Для кода 1 — до 27/28 по стороне А и до 18/18 по стороне Б.
Технические характеристики
Применение
ЩОРВ725224-О3247 подходит для приборных и управляющих сборок, где при большой монтажной площади требуется максимально крупная для этого исполнения область визуального контроля.
Внутренние размеры 639×439×143 мм сочетаются с монтажной панелью 597×397 мм. Окно 447×317×19 мм позволяет контролировать значительную часть оборудования, размещенного в пределах видимой зоны крышки.
При подборе учитываем размеры и глубину устанавливаемых приборов, требуемую площадь окна, положение контролируемых элементов, количество кабельных линий, типы вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Окно размером 447×317×19 мм значительно больше окна 300×200×19 мм у исполнения ЩОРВ725224-О3020 и подходит для компоновок с расширенной зоной визуального контроля.
Монтажная панель 597×397 мм предоставляет большую площадь для размещения внутренних компонентов.
Для подключения предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 28/29 вводов по стороне А и до 19/19 по стороне Б.
Следующий типоразмер — ЩОРВ725235-О3020 с внешними габаритами 723×523×359 мм, внутренними размерами 639×439×269 мм и окном 300×200×19 мм.
Купить Взрывозащищенная коробка ЩОРВ725224-О3247 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВ725224-О3247 под конкретный состав оборудования. Для заказа укажите размеры и глубину устанавливаемых приборов, требования к размеру окна, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
