Опора двойного назначения ОДН-25
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Завод-изготовитель, >20000 кв.м. площадь производства
Быстро предоставим все виды расчётов
Изготовление по чертежам заказчика
Комплектация электрикой под ключ
Описание

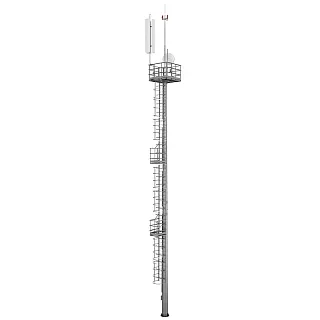

Мачта связи ОДН-25 — это стальная граненая конструкция высотой 25 метров для комплексного решения задач телекоммуникации и наружного освещения. Производство осуществляется из конструкционной низколегированной стали марки 09Г2С, что обеспечивает высокую несущую способность и устойчивость к знакопеременным нагрузкам. Ствол мачты имеет полигональную коническую форму, изготовленную методом гибки стального листа и автоматической сварки продольных швов. Верхняя часть оснащена развитой универсальной короной, позволяющей размещать до четырех секторов антенн сотовой связи одновременно с комплектом светодиодных светильников. Конструкция полностью соответствует требованиям ГОСТ 23118-2012 для стальных строительных конструкций.
Монтаж мачты ОДН-25 выполняется на монолитный железобетонный фундамент с предварительно установленной анкерной корзиной. Для обеспечения долговечности в различных условиях предлагаются три типа антикоррозионной защиты. Защитное покрытие — горячее цинкование по ГОСТ 9.307-2021 с толщиной слоя от 60 до 200 микрометров, что обеспечивает базовую катодную защиту. Декоративное покрытие — полимерно-порошковая окраска в любой цвет по каталогу RAL для гармоничного вписывания в архитектурный облик. Комбинированное покрытие последовательно объединяет цинковый и полимерный слои, гарантируя максимальную стойкость к коррозии и ультрафиолету, что оптимально для эксплуатации в агрессивных средах.
Технические характеристики
Применение
Мачта применяется для развертывания базовых станций сотовой связи, включая оборудование MIMO для сетей 4G и 5G. Конструкция используется для комплексного оснащения крупных промышленных зон, где требуется совместить инфраструктуру связи, освещения периметра и технологического видеомониторинга. Мачта востребована при модернизации городского хозяйства на центральных улицах и площадях, где важен архитектурный облик и многофункциональность объекта. Модель оптимальна для строительства транспортно-пересадочных узлов и стадионов.
Преимущества практического использования
Высота 25 метров обеспечивает максимально широкий радиус действия телекоммуникационного оборудования и равномерное освещение значительной площади. Полигональная коническая форма ствола оптимизирует распределение ветровой нагрузки, позволяя эксплуатировать мачту в районах с повышенной ветровой активностью. Единая несущая конструкция для различного оборудования позволяет снизить капитальные затраты и оптимизировать использование городского пространства. Качественное двухслойное покрытие и использование устойчивой к хрупкости стали 09Г2С обеспечивают срок службы не менее 30 лет. Проект мачты допускает возможность установки дополнительных кронштейнов и платформ под будущее оборудование.
Минимальное отклонение в верхней точке (низкая парусность)
Многогранная конструкция обеспечивает жёсткость и минимальные отклонения под ветровой нагрузкой. Для спутниковых антенн и РЛС-систем это критично — отклонение в несколько сантиметров приводит к потере сигнала. Низкий коэффициент аэродинамического сопротивления гарантирует стабильность даже при экстремальных нагрузках.
Оптимизация материала и упрощение монтажа
Многогранное сечение позволяет равномерно распределить нагрузки при минимальной толщине стенки. Вес снижается на 15–25% по сравнению с круглыми профилями. Это упрощает доставку, монтаж и сокращает затраты на крановые работы и логистику.
Долговечность в агрессивной среде
Горячее цинкование обеспечивает защиту от коррозии в морском климате и промышленных зонах. Лакокрасочное покрытие даёт декоративную отделку для городской среды. Комбинированная система защиты гарантирует 30–50 лет эксплуатации при повышенной влажности и техногенном загрязнении.
Снижение затрат на фундамент
Оптимальное распределение нагрузок уменьшает требования к основанию по сравнению с решётчатыми конструкциями. На сложных грунтах (болота, вечная мерзлота) это особенно заметно. Экономия на земляных работах и бетонировании составляет 20–30%.
Купить Опора двойного назначения ОДН-25
Для заказа мачты связи ОДН-25 с доставкой по России свяжитесь с отделом продаж НПО «Легион». Наши инженеры рассчитают конфигурацию фундамента и несущую способность мачты под ваш конкретный набор оборудования. Мы подготовим полный пакет конструкторской документации и сертификатов соответствия. Чтобы оформить заявку и получить расчет стоимости, звоните по телефону 8(800)500-51-37 или отправляйте техническое задание на электронную почту info@legionural.ru.
