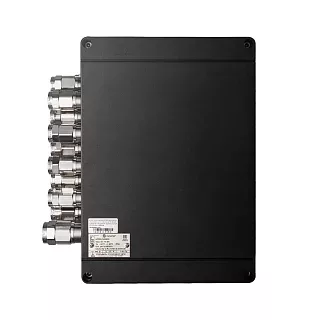

Взрывозащищенная клеммная коробка КСРВ-П423019
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-П423019 — крупный прямоугольный типоразмер серии КСРВ-П. Длина корпуса составляет 420 мм, ширина — 300 мм, глубина — 186 мм. По сравнению с КСРВ-П363616 модель длиннее и глубже, но имеет меньшую ширину.
Для КСРВ-П423019 приведена высокая допустимая вместимость по клеммам: от 164 клемм для позиции 2,5 мм² до 7 клемм для позиции 120/150 мм². Для ряда сечений отдельно указано максимальное количество клемм в одном ряду.
Монтажная панель и монтажная планка
| Элемент | Значение |
|---|---|
| Монтажная панель | КП4230X |
| Монтажная планка | A0154–08 |
| Количество монтажных планок на коробку, шт. | 2 |
Для КСРВ-П423019 предусмотрены монтажная панель КП4230X и две монтажные планки A0154–08. В обозначении панели X является кодом материала: А — алюминий, Н — нержавеющая сталь.
Крепление при помощи монтажных пластин /ПЛАНКА
| Параметр | Значение |
|---|---|
| Монтажные размеры с пластинами, мм | 315 × 184 |
| Диаметр крепежных отверстий, мм | 9 |
Для варианта крепления при помощи монтажных пластин в строке КСРВ-П423019 указаны размеры 315 и 184 мм и диаметр отверстий 9 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 164 (71 в одном ряду) |
| 4 | 136 (59 в одном ряду) |
| 6 | 104 (46 в одном ряду) |
| 10 | 72 (40 в одном ряду) |
| 16 | 60 (30 в одном ряду) |
| 35 | 46 (23 в одном ряду) |
| 50 | 23 (19 в одном ряду) |
| 70 | 18 |
| 120/150 | 7 |
| 240 | — |
Для КСРВ-П423019 допускается до 164 клемм для позиции 2,5 мм², 136 — для 4 мм², 104 — для 6 мм² и 72 — для 10 мм². Для последующих позиций в таблице указано 60, 46, 23, 18 и 7 клемм соответственно. Для 240 мм² значение не приведено.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 37/38 | 30/30 |
| 1 | 29/29 | 22/22 |
| 2 | 18/18 | 15/15 |
| 3 | 12/12 | 10/10 |
| 4 | 8/8 | 7/7 |
| 5 | 5/5 | 4/4 |
| 6 | 4/4 | 3/3 |
| 7 | 3/3 | 2/2 |
| 8 | 2/2 | 2/2 |
Для КСРВ-П423019 в таблице приведены значения для всех кодов кабельных вводов 01–8. Для кода 01 по стороне А указаны разные значения для резьб G и M — 37/38; по стороне Б — 30/30.
Технические характеристики
Применение
КСРВ-П423019 подходит для соединительных и распределительных схем с большим количеством клемм и кабельных подключений. Модель позволяет использовать широкий диапазон типоразмеров клемм и кабельных вводов, включая наиболее крупные позиции, для которых в таблице производителя приведены допустимые количества.
При подборе необходимо учитывать количество и сечение проводников, фактическое число и тип клемм, размеры кабельных вводов и стороны их расположения. Предельные значения из отдельных строк таблиц относятся к соответствующим вариантам комплектации и не суммируются.
Преимущества практического использования
КСРВ-П423019 имеет более высокую клеммную вместимость, чем КСРВ-П363616. Для позиции 2,5 мм² предусмотрено до 164 клемм против 144, для 4 мм² — 136 против 120, для 6 мм² — 104 против 90. Кроме того, для КСРВ-П423019 приведено значение 7 клемм для позиции 120/150 мм², тогда как для КСРВ-П363616 значение в этой графе отсутствует.
Модель поддерживает кабельные вводы всех кодов от 01 до 8. Для наиболее крупного кода 8 допускается по 2/2 ввода на сторонах А и Б.
Для внутреннего монтажа предусмотрены панель КП4230X и две монтажные планки A0154–08.
Следующий типоразмер по каталогу — КСРВ-П723616 с внешними габаритами 720×360×162 мм и массой 12,5 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-П423019
КСРВ-П423019 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, необходимость монтажной панели и монтажных планок, а также требуемые дополнительные исполнения.Похожие товары
