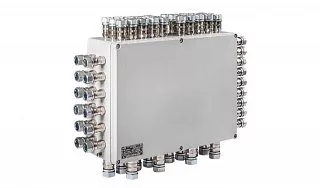

Взрывозащищенная клеммная коробка КНВ-У 15.30.08 из низкоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-У 15.30.08 из низкоуглеродистой стали предназначена для соединения, разветвления и коммутации электрических цепей на промышленных объектах. Модель применяется в системах автоматизации, контроля, сигнализации и управления технологическим оборудованием, где требуется использование электротехнических изделий во взрывозащищённом исполнении.
Коробка имеет удлинённый прямоугольный корпус габаритами 150 × 300 × 80 мм и массой 1,7 кг. Такая конфигурация позволяет организовать последовательное размещение нескольких групп клеммных соединений, сохраняя относительно небольшую ширину и глубину оборудования.
Корпус и крышка изготовлены из низкоуглеродистой листовой стали толщиной 1,2–1,5 мм. Металлические поверхности защищены структурным порошковым покрытием стандартного цвета RAL 7035, которое обеспечивает антикоррозионную защиту и устойчивость к воздействию промышленной среды.
В стандартном исполнении внутри предусмотрена монтажная пластина из оцинкованной листовой стали толщиной 2 мм. Она служит основанием для размещения клеммного оборудования. Его тип, количество и расположение определяются электрической схемой, сечением проводников и требованиями к внутренней компоновке.
Удлинённая форма корпуса позволяет распределить клеммные соединения по функциональным группам и предусмотреть пространство для внутренней прокладки проводников. Глубина 80 мм учитывается при выборе клеммных терминалов, кабельных вводов и других устанавливаемых компонентов.
Конструкция обеспечивает защиту внутренних электрических соединений от проникновения пыли и влаги. В зависимости от выбранного исполнения и комплектации степень защиты оболочки составляет IP65 или IP66.
Отверстия под кабельные вводы подготавливаются в соответствии с согласованной схемой подключения. При определении их количества и расположения учитываются диаметры кабелей, размеры вводов, доступная площадь стенок и размещение внутреннего оборудования.
Для серии КНВ-У предусмотрены температурные исполнения с нижней границей −60 °C и верхней границей +40, +60 или +85 °C. Конкретное исполнение подбирается с учётом условий эксплуатации и требуемой маркировки взрывозащиты.
Технические характеристики
Применение
КНВ-У 15.30.08 применяется для создания соединительных и распределительных узлов в системах контрольно-измерительных приборов и автоматики (КИПиА), промышленной сигнализации, автоматизированного управления и контроля технологических процессов.
Модель подходит для объединения кабельных линий от нескольких датчиков, измерительных приборов и исполнительных устройств. Удлинённый корпус позволяет последовательно разместить клеммное оборудование и организовать отдельные группы соединений в соответствии с их функциональным назначением.
Такая конфигурация удобна для технологических установок, на которых оборудование расположено вдоль кабельных трасс. Коробка может использоваться в качестве промежуточного коммутационного узла между полевыми устройствами и системой управления.
Небольшая глубина корпуса позволяет учитывать ограничения монтажного пространства, а увеличенная высота предоставляет дополнительные возможности для организации внутренних соединений по сравнению с более компактными моделями серии.
КНВ-У 15.30.08 может применяться на нефтегазовых, химических, нефтехимических, энергетических и других промышленных предприятиях. Возможность установки в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками рабочей среды и параметрами подключаемых электрических цепей.
Преимущества практического использования
Удлинённый корпус размером 150 × 300 × 80 мм позволяет организовать несколько групп клеммных соединений без значительного увеличения ширины и глубины оборудования. Это удобно при размещении коробки вдоль технологических конструкций и кабельных трасс.
Стальной корпус обеспечивает механическую прочность, а структурное порошковое покрытие RAL 7035 защищает металлические поверхности от коррозии. Масса коробки составляет 1,7 кг, что учитывается при выборе монтажной конструкции и способа крепления.
Монтажная пластина из оцинкованной стали толщиной 2 мм служит основанием для размещения внутреннего оборудования. Для серии также предусмотрены альтернативные варианты монтажных пластин из алюминиевого сплава или изоляционного материала.
Прямоугольная конфигурация предоставляет возможности для последовательного расположения клеммных терминалов. При разработке компоновки можно предусмотреть отдельные группы подключений, необходимое пространство для прокладки проводников и доступ к соединениям при техническом обслуживании.
Возможность индивидуальной подготовки отверстий позволяет согласовать расположение кабельных вводов с направлением внешних кабельных трасс. При выборе конфигурации учитываются конструктивные ограничения корпуса, габариты устанавливаемых компонентов и количество подключаемых кабелей.
Степень защиты IP65 или IP66, различные температурные исполнения и варианты взрывозащиты позволяют подобрать оборудование в соответствии с требованиями промышленного объекта.
Для серии КНВ-У также предусмотрены дополнительные варианты оснащения, включая сквозной болт заземления, антиконденсатное внутреннее покрытие, дренажный и вентиляционный клапаны. Необходимость применения этих элементов определяется условиями эксплуатации.
Купить Взрывозащищенная клеммная коробка КНВ-У 15.30.08 из низкоуглеродистой стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-У 15.30.08 из низкоуглеродистой стали для комплектации промышленных систем автоматизации, контроля, сигнализации, электроснабжения и управления технологическими процессами.
Для подбора оборудования необходимо указать требуемую маркировку взрывозащиты, условия эксплуатации, количество и сечение проводников, параметры электрических цепей, тип клеммного оборудования и характеристики подключаемых кабелей.
При согласовании заказа учитываются габариты корпуса 150 × 300 × 80 мм, необходимая внутренняя комплектация, расположение кабельных вводов, требования к степени защиты и температурному исполнению.
